PythonDrive med sin CV-axel ska nu justeras in. Enligt manualen får inte CV-axeln sitta monterad så att knutarna i respektive ände går rakt, de behöver gå i en vinkel på minst 1.5º. Körs knutarna rakt komer inte smörjningen fungera och livslängden kommer förkortas radikalt på CV-axeln.

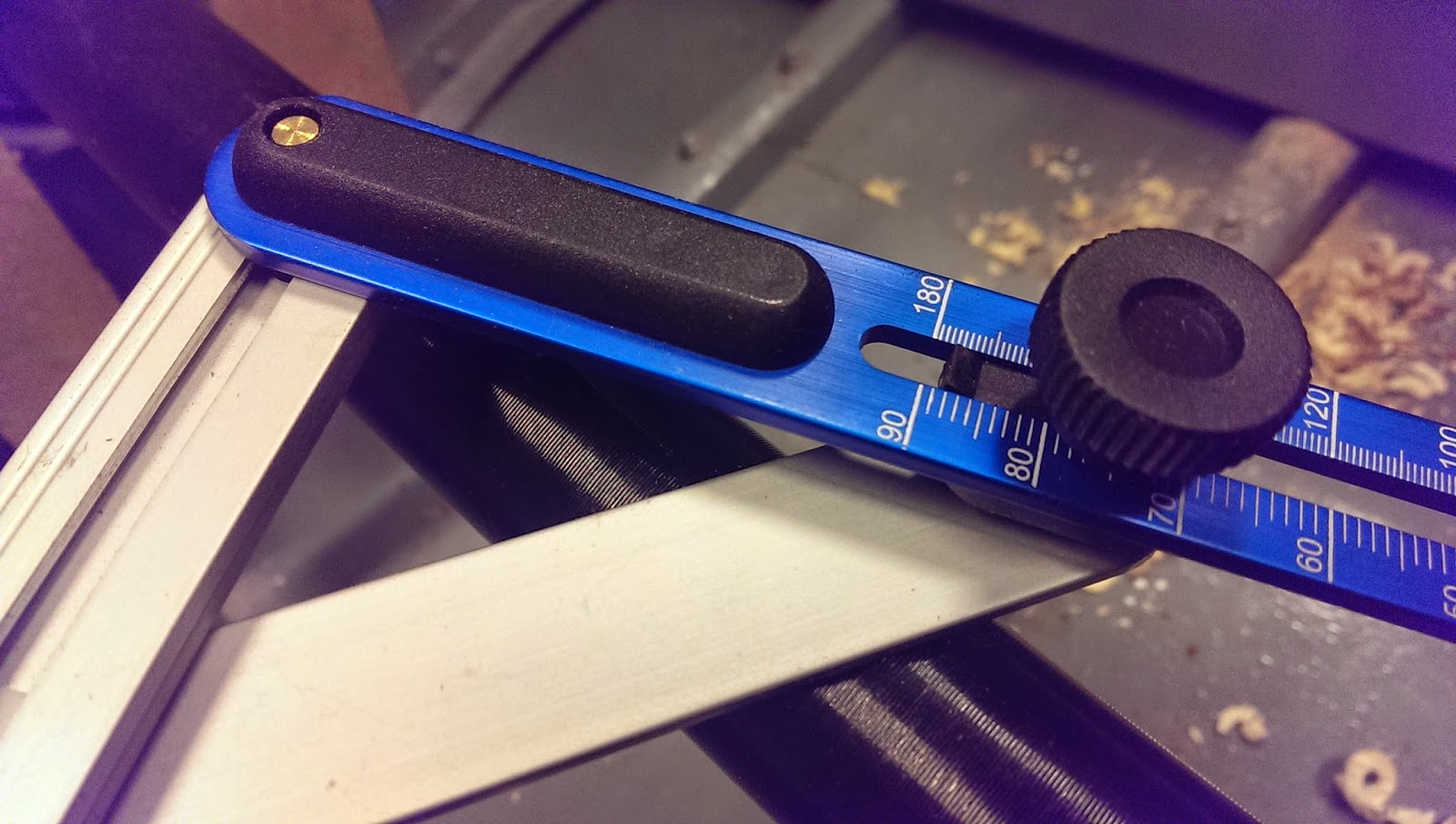

Med hjälp av en vinkelmätare och en bit MDF mäter jag vinkeln mellan knutarna och mellanaxeln, justerar tassarna på motorn tills det hamnar i ett bra läge.






 Knappt 2º per knut, visar mätningen nu, vilket blir bra. Blir vinkelfelet för stort, begränsas tillåtet varvtal på axeln så jag siktade på att få någonstans mellan 1.5º och 3º

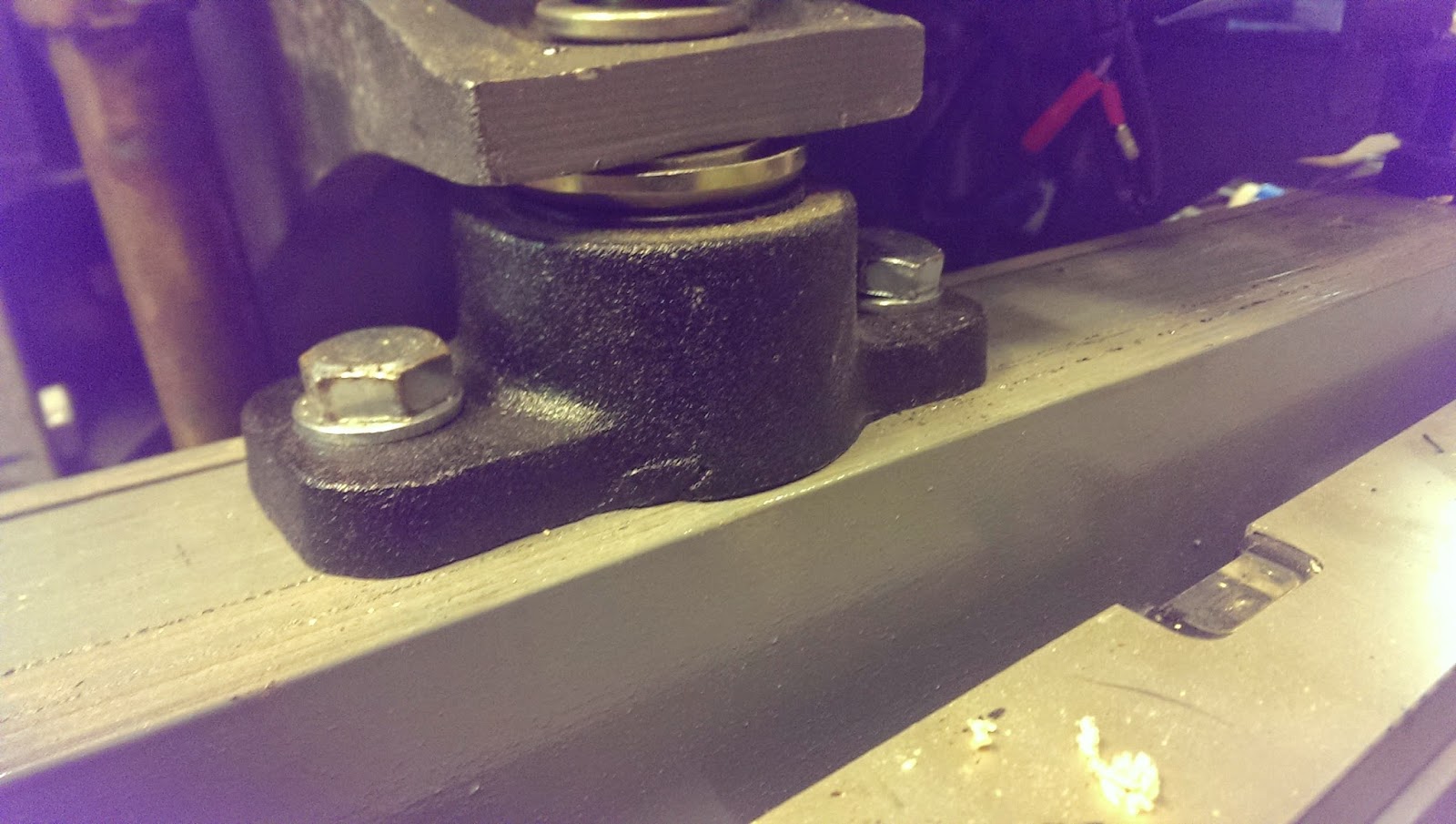

De bakre tassarna fick jag justera ner så pass att jag inte fick plats med justermuttern på undersidan, istället är där bara en bricka.

Främre tassarna bultade o klara.

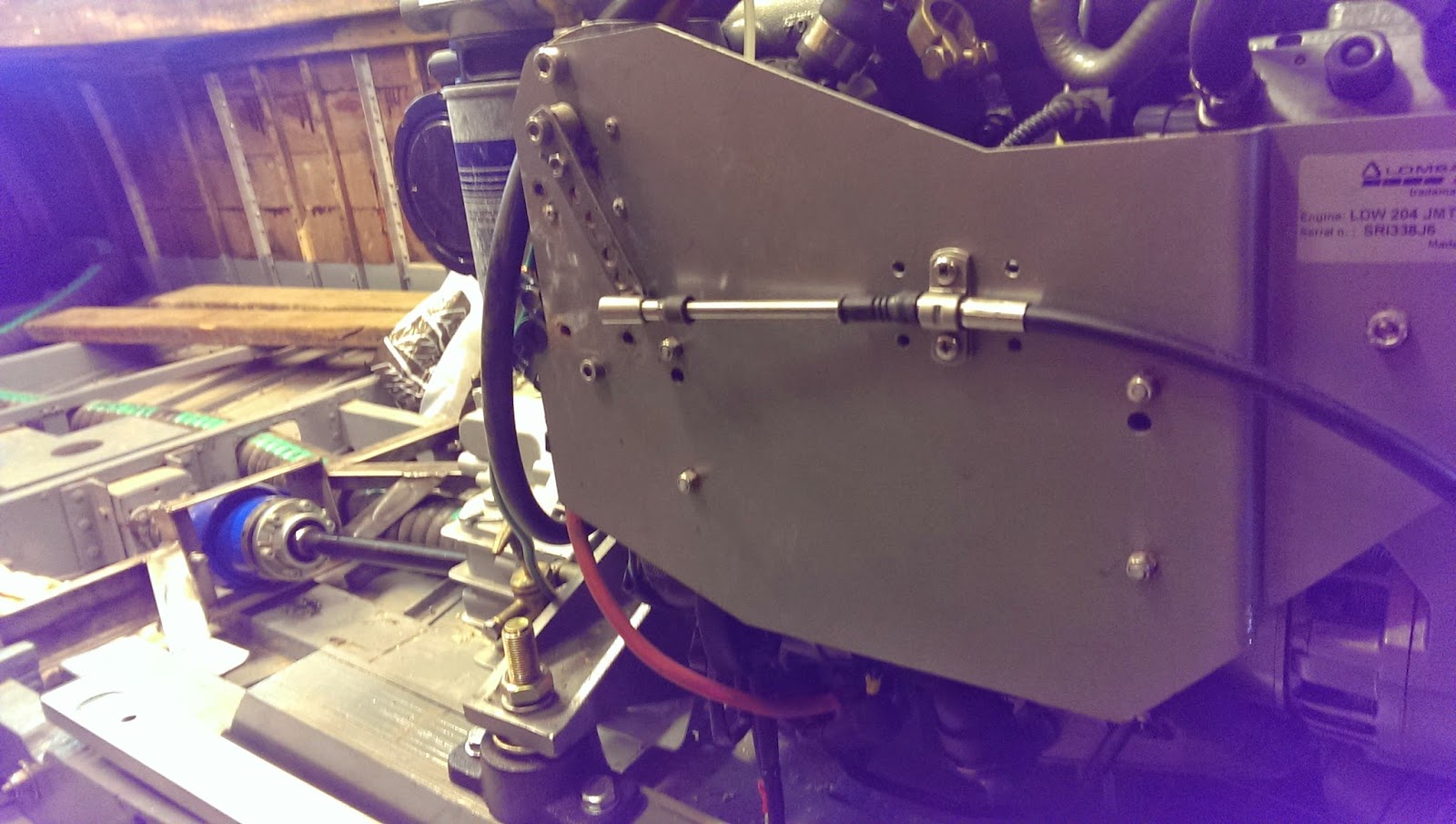

Växelwire ansluten och dragen fram till förarplatsen



...och på andra sidan motorn är gaswire kopplad o klar

Visningar: 292

Kommentar av Håkan den 22 September 2014 kl. 13.05

Snyggt Bosse!

Vad har du för vajer och anslutningar till växeln?

Kommentar av Bo Wahlström den 22 September 2014 kl. 15.12

Hej Håkan!

Det är en vanlig standard reglage-kabel. Om jag minns rätt är det en standard som sattes av Morse en gång i världen. Finns i vanliga båthandeln typ Watski-butiker mfl. (länk)

Andra änden på wiren är inte ansluten till reglaget ännu, återkommer med bilder då det är gjort :-)

Kommentar av Håkan den 22 September 2014 kl. 15.21

Tack!

Men vid backslaget är det en kulkoppling eller?....och var har du köpt den i så fall?

Kommentar av Bo Wahlström den 22 September 2014 kl. 15.29

Kullänk är det, det stämmer.

finns här!

och ser ut så här:

Kommentar av Håkan den 22 September 2014 kl. 15.33

Toppen, Bosse! :)

Kommentar av Stefan Wendin den 23 September 2014 kl. 20.16

Tjusigt! Tänk om man ändå hade så mycket plats!
